KIT DIDÁTICO SOFT3000 RACK

Kit didático de Sofstarter

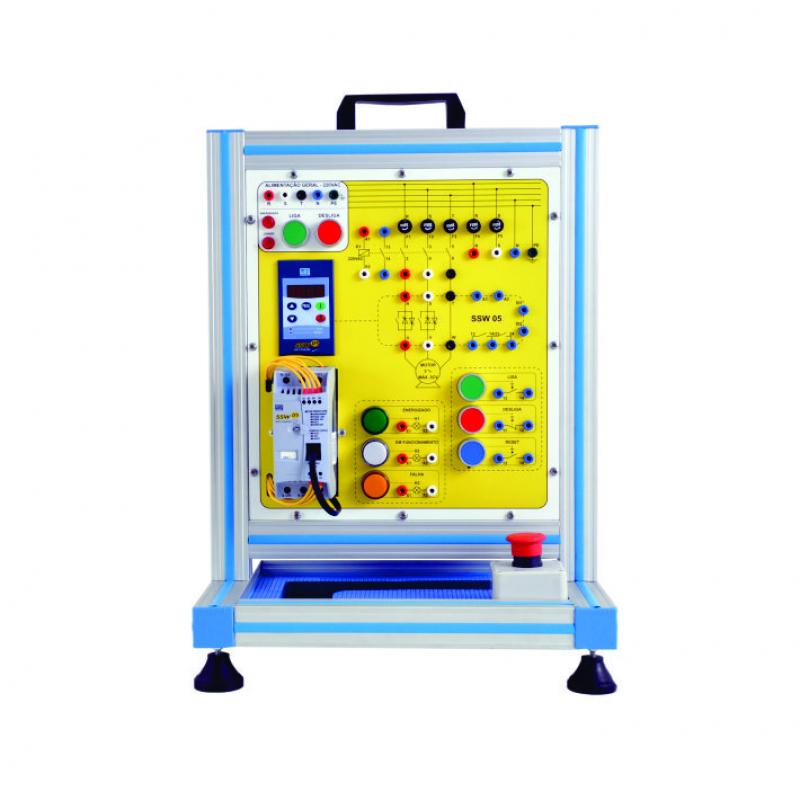

Kit didático para estudos práticos de parametrização e partida de motores utilizando softstarter da marca WEG SSW05.

- ESTRUTURA:
- Painel tipo Rack Desktop em perfil de alumínio extrudado, anodizado, 40mm x 40mm, nas dimensões de 400mm x 500mm x 300mm (C x A x L);
- Alças termoplásticas na parte superior para auxiliar no transporte;
- Bases niveladoras de borracha para proporcionar melhor apoio à mesa;
- Fechamento inferior em aço com pintura eletrostática e placa de eva azul de 25mm para auxiliar no armazenamento de cabos e manuais;

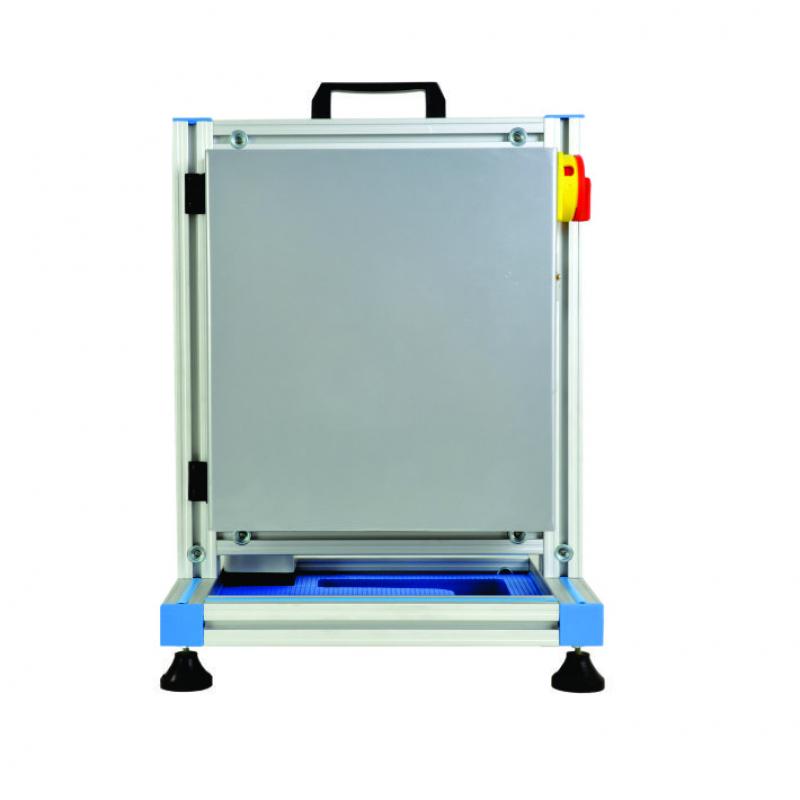

- Fechamento traseiro em chapa de aço com pintura eletrostática. O tampo de fechamento traseiro do kit, é fechado por parafusos, porém é articulável por meio de dobradiças para facilitar as manutenções, embora a placa frontal seja modular;
- A placa frontal do kit didático é construída em chapa de aço, com pintura eletrostática e serigrafia com toda a simbologia, componentes e respectivos bornes de ligação. A placa também possui um verniz epoxi de proteção.

- Os bornes utilizados são do tipo joto de 4mm;

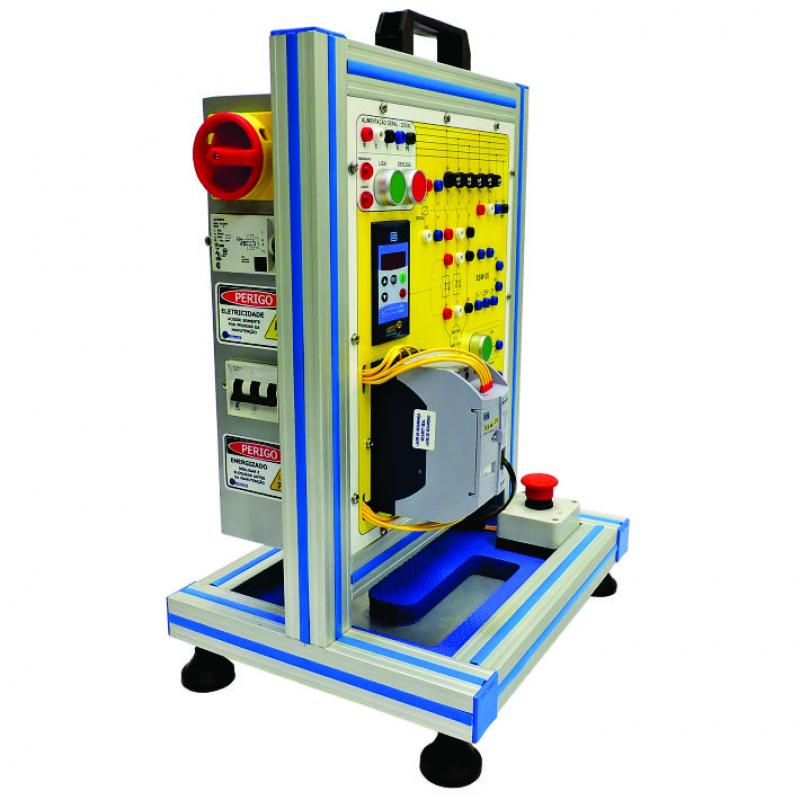

Entrada de energia 220VAC trifásico, com proteção por chave seccionadora Metaltex, Disjuntor tripolar Siemens e sistema liga-desliga-emergência, devidamente sinalizado atendendo as normas regulamentadoras (NR 12).
- Softstarter com IHM remota, alimentação do circuito de potência em 220V trifásico para motor de até 3cv, alimentação do circuito de controle 110/220V, com seus respectivos bornes de ligação;
Softstarter e IHM marca WEG

- Contator de potência. 220Vac, 12 A, com bloco auxiliar, marca siemens e seus respectivos bornes de ligação;
- Botoeira tipo pulso (liga), marca siemens, na cor verde, um contato NA e seus respectivos bornes de ligação;

- Botoeira tipo pulso (desliga), marca siemens, na cor vermelha, um contato NF e seus respectivos bornes de ligação;
- Botoeira tipo pulso (reset ou outra função), marca siemens, na cor azul, um contato NA e seus respectivos bornes de ligação;
- Sinaleira a LED (energizado), marca siemens, 220V, na cor verde e seus respectivos bornes de ligação;

- Sinaleira a LED (em funcionamento), marca siemens, 220V, na cor branca e seus respectivos bornes de ligação;
- Sinaleira a LED (falha), marca siemens, 220V, na cor amarela e seus respectivos bornes de ligação;
-Conjunto de cabos de derivação com pino banana, entrada de superposição, 4mm, com derivação axial, reaproveitáveis, montagem em cabo extra flexível de 2,50mm, 1000V, CAT III, Corrente nominal de 15A, (marca BBCTECH C118D
06 cabos vermelhos de 1m;
06 cabos vermelhos de 0,80m;
06 cabos vermelhos de 0,30m;
06 cabos verde/amarelo de 1m;
06 cabos verde/amarelo de 0,80m;
06 cabos verde/amarelo de 0,30m;
06 cabos brancos de 1m;
06 cabos brancos de 0,80m;
06 cabos brancos de 0,30m;
06 cabos pretos de 1m;
06 cabos pretos de 0,80m;
06 cabos pretos de 0,30m;

- Manual de operação em lingua portuguesa,
com todos os diagramas e instruções;
- Manual de atividades com aproximadamente
05 sugestões de aulas práticas;
- Treinamento e entrega técnica dos kits;
- Acesso ao portal de documentos do equipamento no site da Dienzo;
- Os kits didáticos da Dienzo atendem às normas regulamentadoras estabelecidas na NR-10 e NR-12.
