KIT DIDÁTICO MDR3000 RACK

KIT DE MONTAGEM E DESMONTAGEM DE ROLAMENTOS

Os rolamentos são elementos mecânicos que permitem o funcionamento de diversos equipamentos, dentre eles podemos citar:
· Máquinas de usinagem (torno, fresa, etc.)
· Meios de transporte (Avião, automóvel, trem, etc.)
· Eletrodomésticos (Máquina de lavar roupa, liquidificador, geladeira, etc.)
Para o perfeito funcionamento dos equipamentos e dispositivos que utilizam os rolamentos, é preciso conhecer o processo de montagem e desmontagem correta dos diversos tipos de rolamentos.

E é nesse intuito que a Dienzo desenvolveu uma solução educacional para a compreensão do processo de montagem e desmontagem de rolamentos, levando em consideração os diversos tipos de rolamentos, os diferentes tipos de montagem e desmontagem, bem como os cuidados necessários durante o processo.

O kit didático de montagem e desmontagem de rolamentos apresenta uma unidade constituída de diferentes eixos e encaixes, de forma hexagonal, fixada em um suporte, além de diversos itens que constituem a completa metodologia para atividades práticas de montagem e desmontagem de rolamentos.

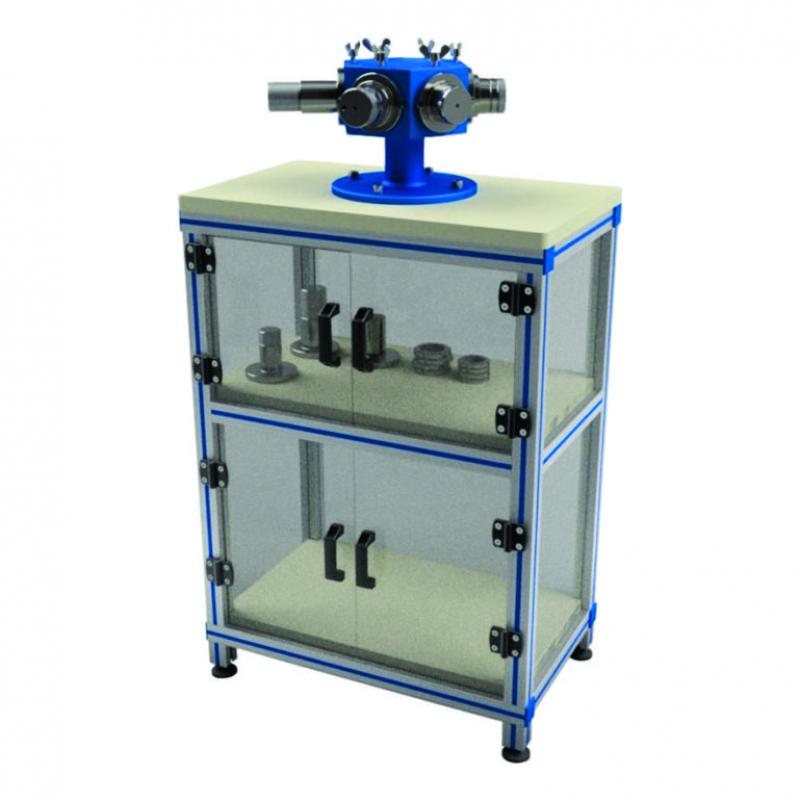

O kit é composto um cabeçote hexagonal fixo em uma bancada em estrutura de alumínio anodizado de 40x40, nas dimensões de 940mm x 640mm x 400mm (A x L x P), equipado com rodízios giratórios com trava, sapatas de borracha com nivelamento de altura, fitas de PVC na cor azul para acabamento dos canais dos perfis e fechamento com portas em policarbonato.

O cabeçote é construído em aço (figura, posição A e B), com forma sextavada, com eixos acoplados em cada um dos lados e base tipo flange para fixação em bancada.
Além do cabeçote, o kit apresenta diversos acessórios e diferentes tipos de rolamentos, além de uma base para suporte do cabeçote e para guarda de acessórios.

O kit permite a demonstração de montagem e desmontagem em diferentes eixos que são facilmente instalados no cabeçote sextavado. As práticas, segundo os eixos, são descritas como:
· EIXO Nº 1:
o MONTAGEM E DESMONTAGEM DO ROLAMENTO RÍGIDO DE ESFERAS 6208, TANTO NO EIXO COMO NA CAIXA (FURO CEGO).
o MONTAGEM E DESMONTAGEM DO ROLAMENTO RÍGIDO DE ESFERAS 6208 MONTADO APENAS NA CAIXA (ALOJAMENTO CEGO).

· EIXO Nº 2:
o MONTAGEM E DESMONTAGEM DO ROLAMENTO DE CONTATO ANGULAR 7308 BECBP E DO ROLAMENTO RÍGIDO DE ESFERAS 6308.

· EIXO Nº 3:
o MONTAGEM DE ROLAMENTO 22212 E/C3 COM FURO CILÍNDRICO E DESMONTAGEM COM INJEÇÃO DE ÓLEO.

· EIXO Nº 4:
o MONTAGEM DE ROLAMENTO 22212 EK/C3 COM ASSENTO CÔNICO NO EIXO E DESMONTAGEM COM INJEÇÃO DE ÓLEO.

· EIXO Nº 5:
o MONTAGEM E DESMONTAGEM DE ROLAMENTO 22212 EK/C3 COM BUCHA DE FIXAÇÃO H312.

· EIXO Nº 6:
o MONTAGEM E DESMONTAGEM DE ROLAMENTO 22212 EK/C3 COM BUCHA DE DESMONTAGEM AHX 312.

· EIXO Nº 7:
o MONTAGEM E DESMONTAGEM DE ROLAMENTO 1209 EKTN9/3 COM BUCHA DE FIXAÇÃO H 209 NUMA CAIXA SNL 509 TG.

· EIXO Nº 8:
o MONTAGEM DOS ROLAMENTOS 6214 E 6212 E DESMONTAGEM DO 6214 COM INJEÇÃO DE ÓLEO E 6212 COM EASY-PULL.

· EIXO Nº 9:
o MONTAGEM E DESMONTAGEM DO RNU 2212.
