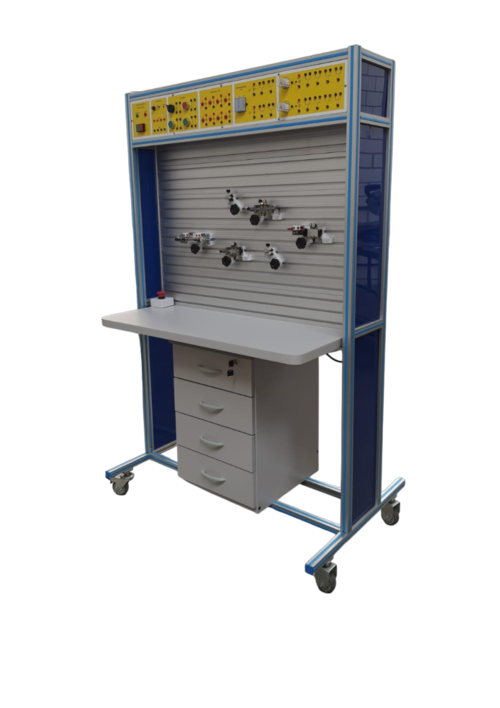

BANCADA ELETROPNEUMÁTICA - ETP 3000

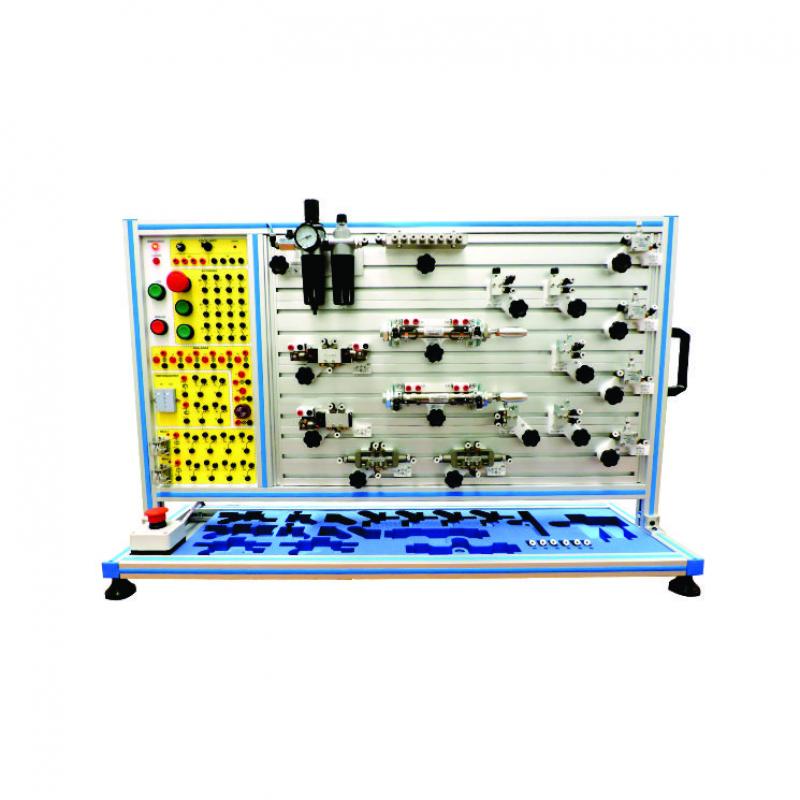

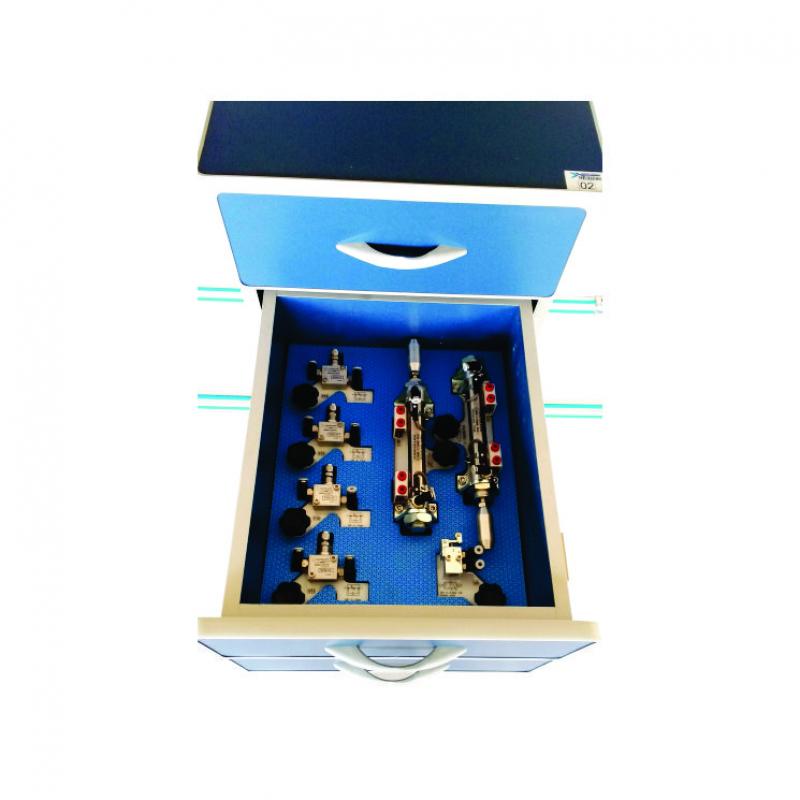

O kit é composto de um Rack com perfil de alumínio anodizado de 30mm x 30mm nas dimensões de 600mm x 700mm onde é alojado um painel de alumínio extrusado nas dimensões de 550mm x 400mm, um bastidor para toda a parte elétrica , sistema de ar comprimido e componentes elétricos e pneumáticos. Todo o conjunto com perfis acrílicos nas cores da escola,pés emborrachados, alças laterais anatómicas e logotipo personalizado da escola que adquire o equipamento.
Os componentes pneumáticos e eletropneumáticos são fixados em bases especiais de metal com pintura eletrostática e sistema de fixação sem a necessidade de ferramentas, são equipados com silenciadores e conexões de engate rápido para mangueira de 4mm posicionados para acesso frontal (rosca de 1/8 e m5), bornes para conexão elétrica e simbolizados conforme norma DIN/ISO 1219.
As válvulas eletropneumáticaspossuem tensão de acionamento 24vdc, led indicador e simbologia conforme norma DIN 40713.

- 01 unidade de conservação (fltro, regulador de pressão, manômetro,válvula de abertura e fechamento;
- 01 bloco disitribuidor de 08 saídas, conexões com retenção;
- 12 conexões tipo T;
- 02 cilindros pneumáticos de dupla acão 20x100mm, inox, amortecimento nos finais de curso, embolo magnético, equipado com 04 sensores de proximidade magneticos indutivos pnp e came de alumínio na haste;
- 02 válvulas direcionais. 5/2vias, acionamento duplo piloto pneumático
- 02 válvulas direcionais 3/2vias, NF, acionamento botão, retorno mola;
- 03 válvulas direcionais 3/2vias, acionamento rolete, retorno mola;
- 04 válvulas reguladoras de fluxo unidirecional;
- 01 válvula direcional 5/2vias, acionamento duplo solenóide, com acionamentos manuais auxiliares e led indicador;
- 01 válvula direcional 5/2vias, acionamento simples solenóidem retorno mola, com acionamentos manuais auxiliares e led indicador;
- 30 metros de tubo flexível de poliuretano, diâmetro interno de 3mm e externo de 4mm, calibrado, azul, para ligações pneumáticas.
- 06 tampões para conexões para mangueira de 4mm;
- 01 fonte de alimentação estabilizada, 110/220VAC, 60Hz, saída 24vcc, 5 amperes de corrente, com proteção contra curto circuito;
- 01 módulo com dois relés 24vcc, com quatro contatos reversíveis e led indicador;
- 01 módulo com três botões elétricos com dois contatos NA e dois NF cada, sendo dois pulsadores na cor verde e um com trava na cor vernelha;
- 01 módulo com oito sinaleiras luminosas e uma sonora, 24vcc;
- 01 móduto com dois temporizadores 24vcc, com um contato NA e um NF, com temporização na energização;
- 01 sistema de ar comprimido compacto e seguro, composto por compressor de 04kgf/cm, reservatório, válvula de segurança, manômetro, pressostato e válvula para abertura e fechamento.
- 01 jogo de cabos elétricos tipo pino banana, contendo quarenta cabos de 500mm na cor vermelha, dez cabos de 1000mm na cor vermelha, dez cabos de 500mm na cor azul, dez cabos de 1000mm na cor azul.
Todos os componentes pneumáticos do kit possuem capacidade de até 10bar (kgf/cm) de pressão de trabalho, porém para segurança dos alunos visando aulas didáticas, fornecemos um sistema de ar comprimido que gera 04bar (kgf/cm).
